产品标题：JDX-10系列电压互感器
产品ID：VIB20100113130400734
品牌：靖江互感器
所在地：中国上海
价格：面议（大量采购价格面议）
库存状态：货期待查
更新日期：2023-10-18 18:46:06
咨询电话：(+86)021-51699285
咨询Q Q： 2695337323

产品简述

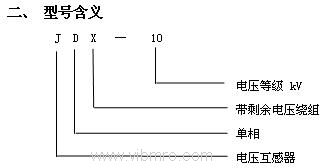

JDX-10系列电压互感器

产品详情

一、   概述

本型电压互感器为单相油浸式户内型产品，具有容量大、精度高、绝缘可靠等特点，二次绕组有三个，分别作电能计量、电压监控和零序保护用。计量、监控分开，互不干扰，充分发挥各自性能。

三、   结构简介

本型电压互感器为单相油浸式结构，铁心经热处理的冷轧取向硅钢片迭装而成，并利用铁心夹件将器身固定在箱盖下。四个线圈均绕成同心式，高压两端绝缘水平不同，A端为高压绝缘，由高压瓷套管引出，N端由小瓷套引出接地。

四、   技术参数

1、技术参数表

型号

额定电压比 (kV)

准确级组合

额定输出

(VA)

极限输出

(VA)

额定绝缘

水平(kV)

JDX-10

10/√3/0.1/√3/0.1/√3/0.1/3

0.2/0.2/6P(3P)

0.2/0.5/6P(3P)

0.5/0.5/6P(3P)

25/25/50

25/50/50

50/50/50

500

12/42/75

五、外形及安装尺寸

注意事项：

1、使用时二次绕组不许短路及超负荷运行。
